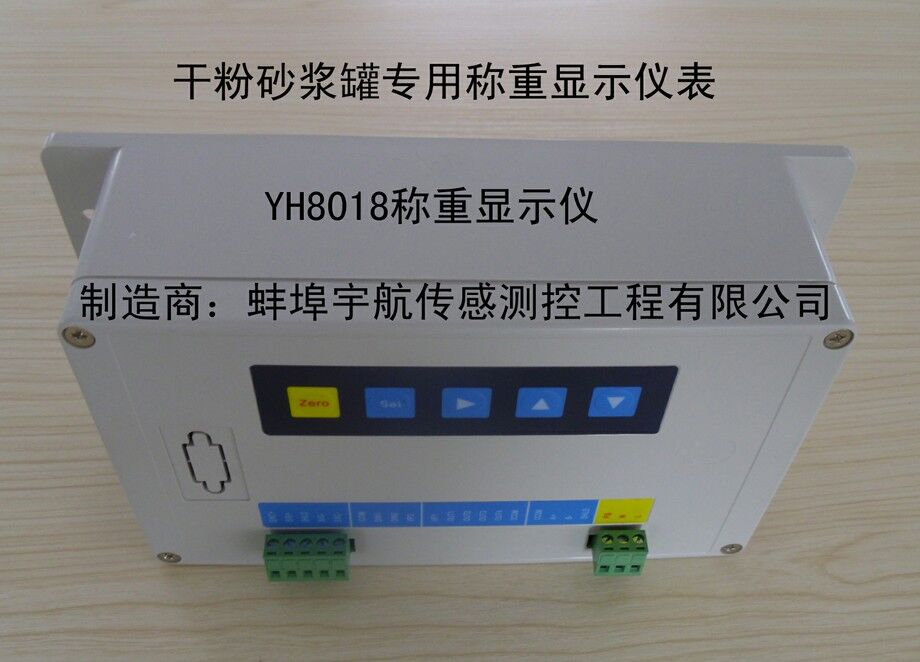

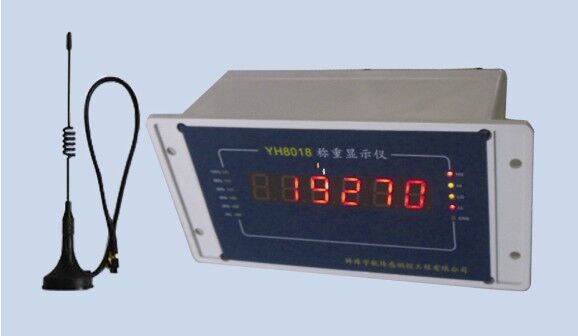

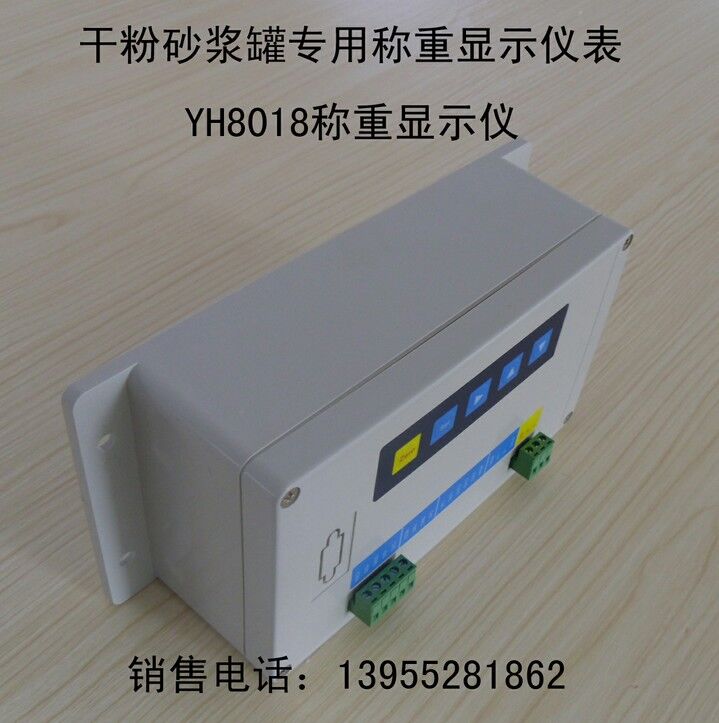

| 干粉砂漿罐專用計量稱重控制儀表（型號：YH8018) |
一、儀表描述： YH8018型 稱重顯示器采用∑－△技術獲得高精度的稱重數據，此技術抗干擾能力 強，提高了測量系統的穩定性、可靠性和測量精度。適應工業現場強電磁環境，內含數值濾波軟件。具有現場掉電數據保存功能。在電源輸入、硬件上輸入、輸出通道都設計有保護電路，從而不僅增加了主機系統的安全性，而且提高了輸入通道的抗干擾的能力。接口豐富可以直接支持GPS收發終端。 二、產品介紹：
執行標準：GB/T 7724—1999國家標準《稱重顯示控制器技術條件》
檢定規程：JJG 649－90檢定規程《數字式稱重顯示器試行檢定規程》
技術指標
工作電壓： 220VAC±15%，50Hz（EMI濾波器）；
功 率： 10W Max；
工作溫度： －20～+50℃；
相對濕度： ＜90%RH（無凝結）；
重 量： ≈1.5kg；
儀表顯示

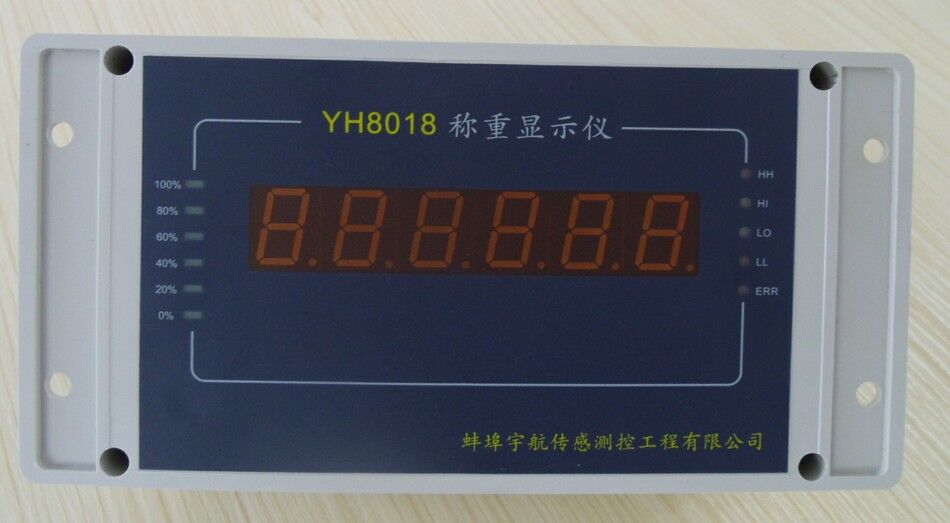

顯示方式： 單排6位7段LED數碼管顯示
數據顯示： -99999～+199999
小數點位置： -0.0.0.0.0（可任意設定）
狀態指示： 5個報警狀態指示燈 5個稱重狀態指示燈 10個單位狀態指示燈
采樣頻率： 6.25～ 200次/秒
刷新頻率： 5～25次/秒
稱重信號指標
傳感器形式： 電阻應變式傳感器（所有產品出廠時，傳感器采樣信道經過嚴格的供電、放大、采集的精密數字化校準，儀表間具備良好的互換性）
信號范圍： 0.5mV/V ～ 3.0mV/V
激勵電壓： 10 伏(直流)
輸入靈敏度： 0.5uV/格～400 uV/格
精度指標： 非線性在0.01%FS（滿量程）以內
A/D 轉換速率：200 次/秒
數據分辨率： 24 位
滿量程溫度系數：＜5ppm/℃；
采樣方法： ∑-△信號模——數轉換及高速信號處理技術；
內部分辨率： 1/1,000,000；
可見分辨率： 1/520,000；
顯示分度數： 由100～30,000分度。
數字通道
控制輸出：4路繼電器輸出，接口最大負載能力為220VAC/5A；
控制輸入：4路點光隔離無源輸入；
通 訊：內置RS-485/232通訊接口；
產品應用
可廣泛應用于：建筑施工現場干粉砂漿罐的物料計量與稱重，水泥、化工、飼料領域等一切需要進行稱重指示、控制、料位指示的場合。
|
