一、 適應范圍
地質普查勘探、道路及高層建筑物基礎勘探、各種混凝土結構檢查孔、江河堤壩，路基灌漿孔鉆孔和直接灌漿、民用水井及地溫中央空調等。
二、 主要特點

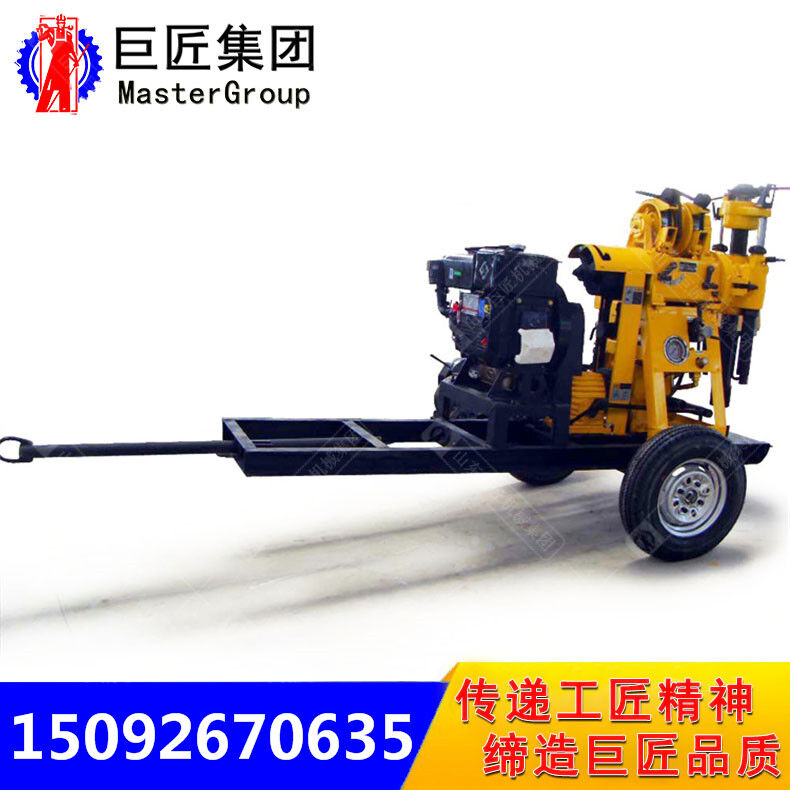

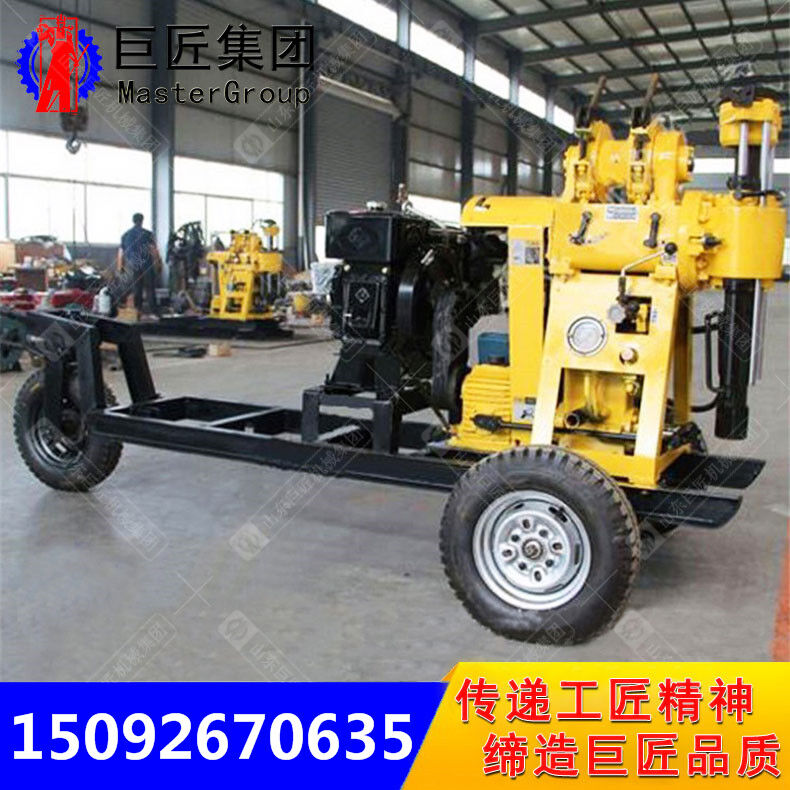

1、該鉆機裝有輪式行走機構，整機搬遷方便
2、具有油壓給進機構，提高鉆進效率
3、鉆機配有上球卡式夾持機構代替卡盤，可實行不停機倒桿，工作效率高，操作方便安全可靠
4、配有孔底壓力表指示壓力，便于掌握孔內情況
三、 技術參數
|
整機參數 |
|
|
鉆孔深度 |
130m |
|
最大開孔直徑 |
220mm |
|
終孔直徑 |
75mm |
|
鉆桿直徑 |
50mm |
|
鉆孔傾角 |
90°～75° |
|
鉆機重量 |
950kg |
|
立軸 |
|
|
立軸轉速 |
142 285 570r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩最大起重量 |
1600kg |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
卷筒直徑 140mm |
|
|
鋼絲繩直徑 |
13mm |
|
鋼絲繩容量 |
27m |
|
泥漿泵 |
|
|
類型 |
臥式單缸雙作用 |
|
排量 配柴油機/電機 |
95/77L/min |
|
最大壓力 |
1.2Mpa |
|
工作壓力 |
0.7Mpa |
|
進水管直徑 |
30mm |
|
出水管直徑 |
20mm |
|
三角帶 |
B1575mm |
