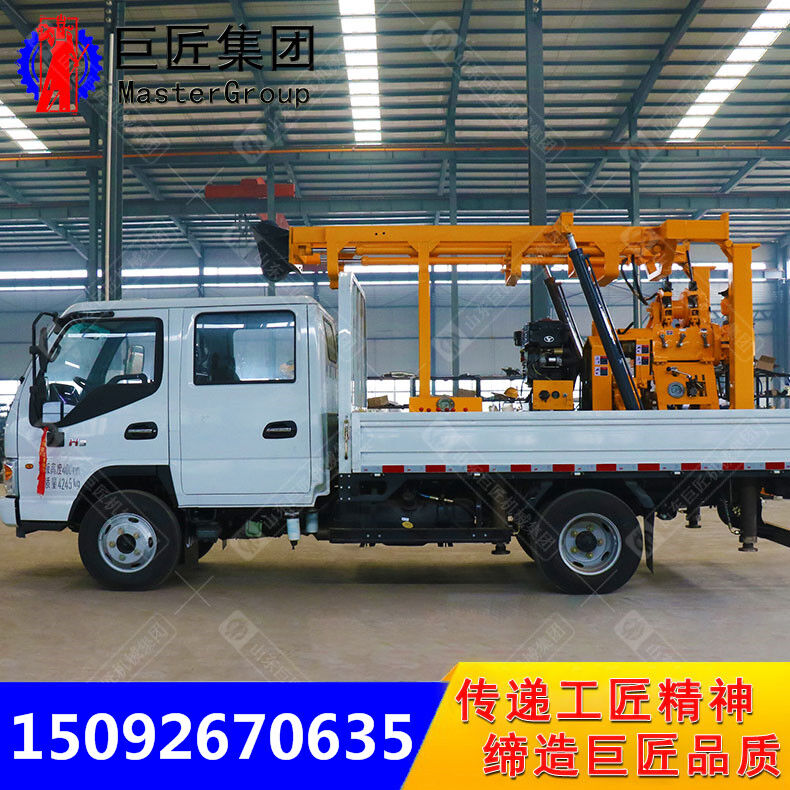

1、 為多功能液壓車載立軸回轉式鉆機
2、 汽車底盤采用唐駿金利卡汽車底盤，鉆機傳動系統及卷揚，泥漿泵等重要附件安裝在此底盤上，布局合理緊湊，操作簡便
3、 配置BW-160型泥漿泵，壓力高，流量大，保證鉆進深度及鉆孔口徑
4、 鉆機自配移動裝置，可以實現鉆機主機的自身前后移動，便于井口操作
5、 鉆機塔架液壓起落式自動伸縮鉆塔，操作安全方便。
二、 適應范圍
地質普查勘探，道路及高層建筑物基礎勘探，以及各種混凝土結構檢查孔，江河堤壩，路基灌漿孔鉆孔和直接灌漿，民用水井及地溫中央空調等。
三、 技術參數
|
技術參數 |
|||
|
鉆孔深度 |
30-200 |
||
|
鉆孔直徑 |
300-75 |
||
|
鉆孔傾角（°） |
90-75 |
||
|
立軸轉速（r/min） |
64、128、287、557 |
||
|
立軸行程 |
450 |
||
|
主卷揚提升能力（單繩）（Kg） |
1600 |
||
|
主卷揚容繩量 |
35 |
||
|
卷筒提升速度（r/s） |
17、35、75、151 |
||
|
鋼絲繩直徑 |
12.5 |
||
|
塔高 |
7000 |
||
|
鉆塔有效高度 |
6500 |
||
|
主動鉆桿 |
59*53 |
||
|
鉆桿 |
42、50、60 |
||
|
鉆機重量 |
1150 |
||
|
發動機 |
型號 |
ZS1115柴油發動機 |
|
|
額定功率 |
14.7kw/2200rpm |
||
|
BW-160型泥漿泵 |
額定流量（L/min） |
160 |
|
|
額定壓力（Mpa） |
1.3 |
||
|
驅動功率 |
5.15 |
||
|
主機重量 |
190 |
||
|
外形尺寸 |
1110*725*965 |
||
|
汽車底盤 |
型號 |
唐駿 95馬力 3.3米雙排欄板輕卡 |
|
|
驅動形式 |
4×2 |
||
|
發動機 |
型號 |
全柴 4B2-95C40 |
|
|
排放標準 |
GB3847-2005,GB17691-2005國Ⅳ |
||
|
額定功率(KW) |
70 |
||
|
轉速(r/min) |
3200 |
||
