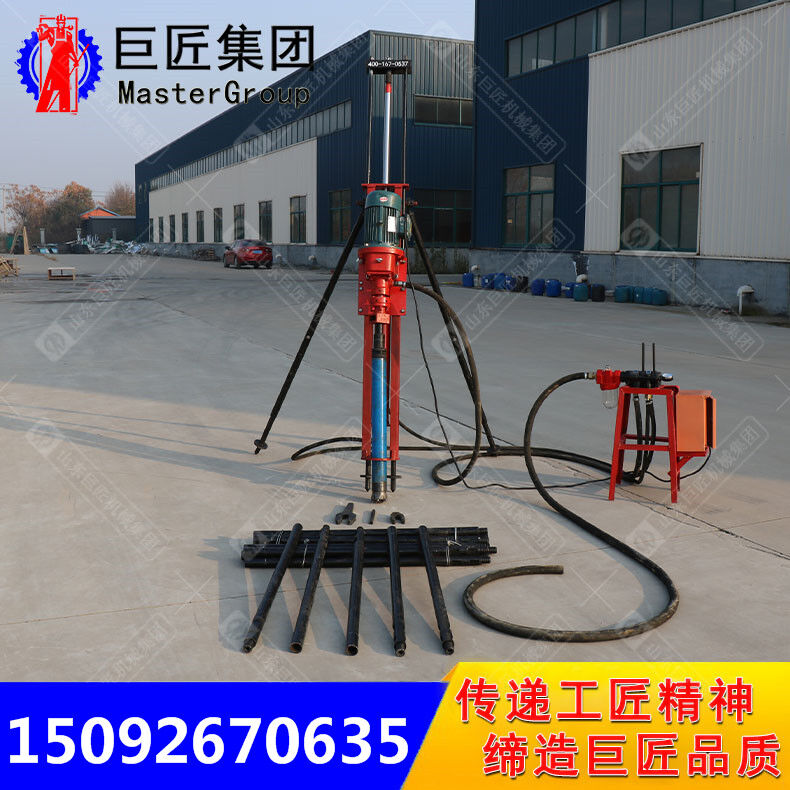

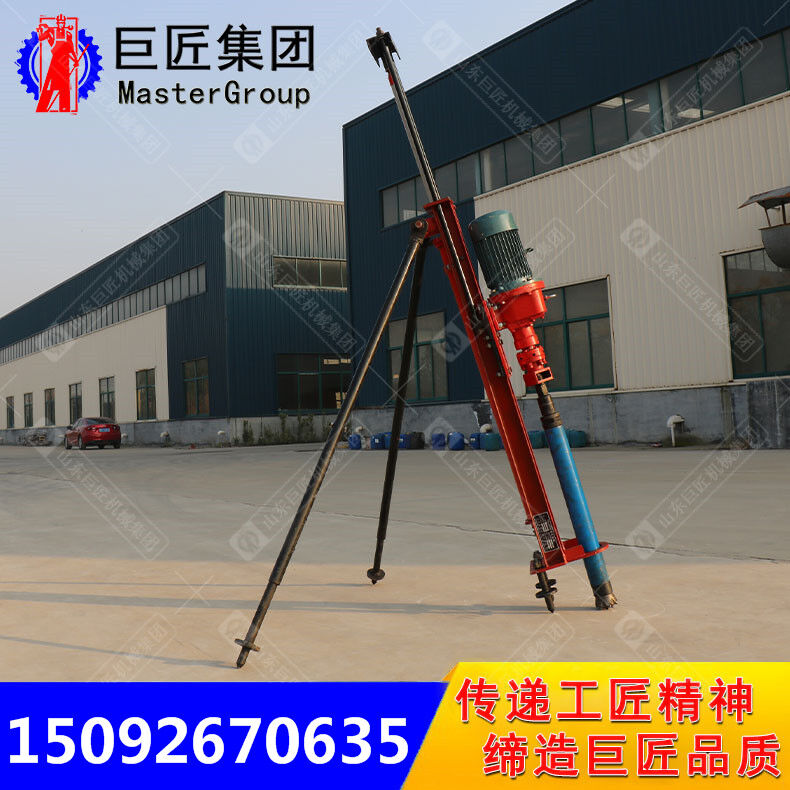

點擊下圖片即可查看大圖
一、 簡介
是為水利工程、建材工地而設計的一種新型高效的鑿巖設備，廣泛地適應露天礦山、水利、建筑邊坡處理等工程的各類巖層鉆孔。
是沖擊回轉式鉆機，其內部結構與一般鑿巖機不同，其配氣和活塞往復機構是獨立的，即沖擊器。前端直接聯接鉆頭，后端聯接鉆桿。鑿巖時沖擊器潛人孔內，通過配氣裝置（閥），使沖擊器內的活塞（錘體）往復運動打擊釬尾，使得鉆頭對孔底巖石產生一種回旋力。
二、 特點
體積小，重量輕，適合于大、中型鉆機無法進行作業的場所，方便靈活。
三、 參數表
|
性能參數 |
單位 |
|
|
鉆孔直徑 |
mm |
50~80 |
|
鉆孔深度 |
M |
10~15 |
|
鉆具回轉速度 |
r/min |
112 |
|
耗氣量 |
m3/min |
3.5~4.5 |
|
推進氣缸直徑 |
mm |
90 |
|
鉆桿 |
mm |
? 42 |
|
馬達功率 |
KW |
3 |
|
主機長度 |
mm |
1524 |
|
主機重量 |
KG |
148 |
