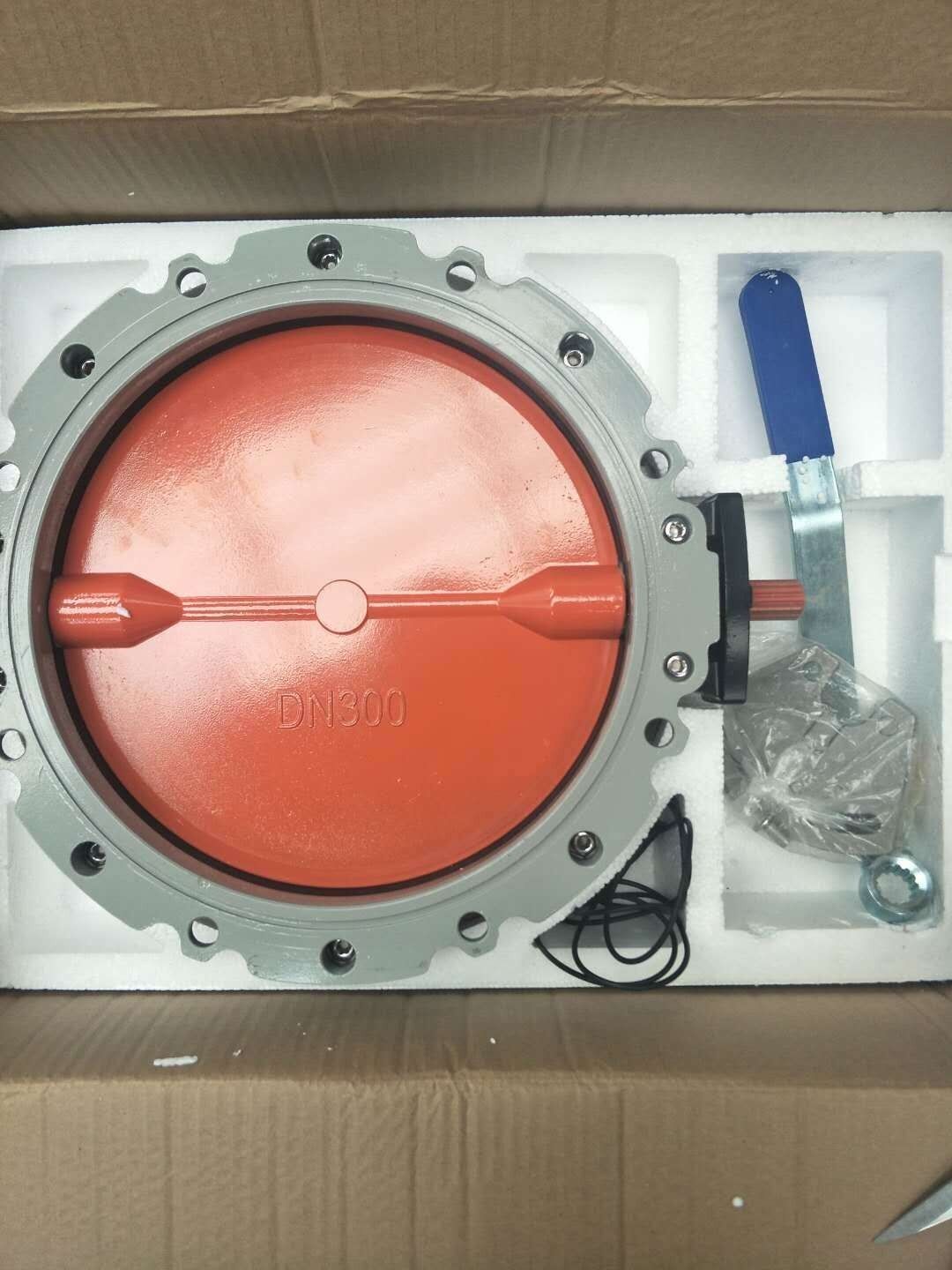

V2FS-1L手動粉體蝶閥

手機掃描查看

1、手動粉塵蝴蝶閥整體設計精巧，80%以上的零部件均采用鋁合金材料，重量輕。

2、閥體由兩個高壓印模壓鑄的半閥體組成，半閥體為鋁合金材料。

3、閥圈設計為U形狀，增強了其變形密封能力，具有磨損自動補給功能，耐磨、高效、可達零泄漏。

4、鋁合金旋轉碟板與閥軸采用一體式壓鑄成型，安裝更加方便。

5、具有一個頂部法蘭以及一個可拆卸管接，適用于連接一根柔性套管，方便連接出料。

6、常安裝于料斗，料箱，筒倉，螺旋泵或其他類型的輸送機的下方，以及連接氣動輸送管道。

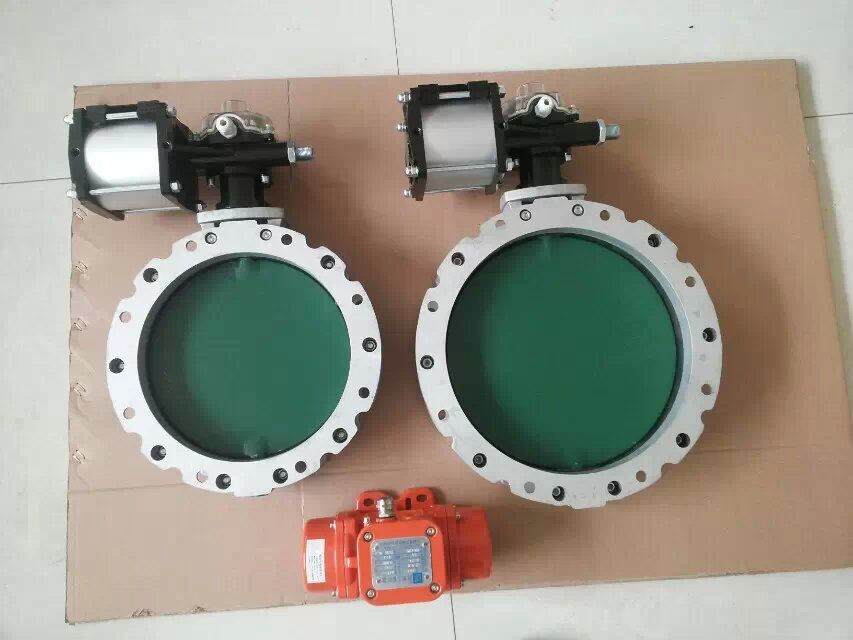

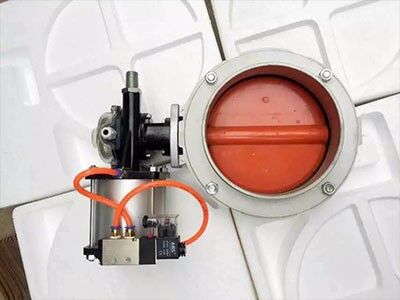

7、根據現場使用工況，驅動機構可選用氣動、電動、液動、渦輪、手柄傳動等多種控制方式。

粉體蝴蝶閥主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。粉體蝶閥可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道

通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設

置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。本閥可配備多種驅

動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控

制或調節作用
