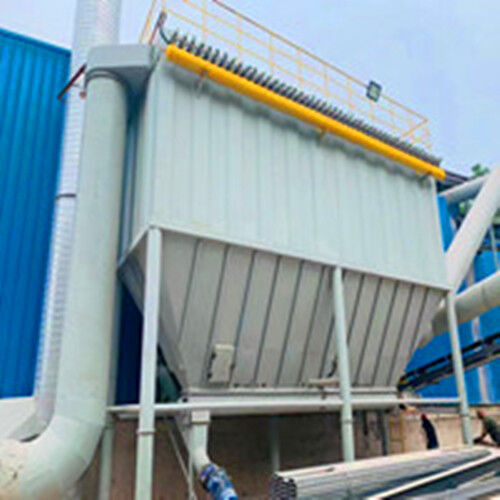

石料廠破碎機64袋布袋除塵器 礦石破碎脈沖除塵器
64布袋脈沖除塵器廣泛應用于冶金、礦山、機械、水泥、建材、糧食、制藥、輕工、電力等行業，捕集細小而干燥的非纖維性粉塵。在清除粉塵污染，保護環境衛生，改善勞動條件，保障工人健康，回收有用物料等方面，起到了很大的作用。
64布袋脈沖除塵器基本結構
它由五個部分組成
（1）上箱體：包括蓋板、出氣口；
（2）中箱體：包括多孔板、骨架、濾袋、進氣口、檢修門；
（3）下箱體：包括灰斗、擋灰板、檢修道、支腳；
（4）排灰系統：包括螺旋輸送器、排灰閥、減速器、電動機；
（5）消灰系統：包括控制儀、電磁脈沖閥、氣包、噴吹管。石料廠破碎機64袋布袋除塵器 礦石破碎脈沖除塵器
64布袋脈沖除塵器工作原理
含塵空氣進氣口進入除塵箱，因氣體突然擴張，流速驟然降低，顆料較粗的粉塵，靠其自重力向下沉降，落入灰斗。細小粉塵通過各種效應被吸附在濾袋外壁，經濾袋過濾后的凈化空氣，通過文氏管進入上箱體，從出氣口排出，被吸附在濾袋外壁的粉塵，隨著時間的增長，越積越厚，除塵器阻力逐漸上升，處理的氣體量不斷減少，為了使除塵器經常保持有效狀態，設備阻力穩定在一定的范圍內，就需要清除吸附在濾袋外面的積灰。
消灰過程是由控制儀按規定要求對各個電磁脈沖閥發出指令，依次打開閥門，順序向各組濾袋內噴吹高壓空氣。于是，氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋(稱為一次風）。而當噴吹的高速氣流通過文氏管——引射器的一剎那，數位于一次的周圍空氣被誘導同時進入袋內（稱二次風）。由于這一、二次風形成一股與過濾氣流相反的強有力逆向氣流射入袋內，使濾袋在一瞬間急劇從收縮一一膨脹——收縮，以及氣流反向作用，逐將吸附在袋壁外面的粉塵清除下來。由于清灰時向袋內噴吹高壓空氣是在幾組濾袋間依次進行的，并不切斷需要處理的含塵空氣。所以在清灰過程中，除塵器的壓力損失和被處理的含塵氣體量都幾何不變。這一點就是脈沖袋式除塵器的先進性之一。石料廠破碎機64袋布袋除塵器 礦石破碎脈沖除塵器
